În domeniul tehnologiei de radiofrecvență (RF), atenuatoarele RF joacă un rol crucial în controlul puterii semnalului. Ele sunt utilizate pentru a reduce amplitudinea unui semnal RF fără a distorsiona semnificativ forma de undă a acestuia. Dintre diferitele tipuri de atenuatoare RF, atenuatoarele RF cu izolare ridicată și izolare scăzută se remarcă ca două categorii distincte, fiecare cu propriul set de caracteristici, aplicații și considerente de proiectare. În calitate de furnizor de atenuatoare RF, sunt bine familiarizat cu diferențele dintre aceste două tipuri de atenuatoare și voi aprofunda detalii în acest blog.
Înțelegerea izolației în atenuatoarele RF
Izolarea într-un atenuator RF se referă la gradul în care semnalul de ieșire este protejat de semnalul de intrare. Este o măsură a cât de eficient atenuatorul poate preveni cuplarea nedorită între porturile de intrare și de ieșire. Atenuatoarele cu izolare ridicată sunt proiectate pentru a minimiza această cuplare, în timp ce atenuatoarele cu izolare scăzută permit o anumită interacțiune între intrare și ieșire.
Diferențele cheie între atenuatoarele RF cu izolare ridicată și izolație scăzută
1. Performanță electrică
- Pierdere de inserție: Atenuatoarele RF cu izolare ridicată au de obicei o pierdere de inserție mai stabilă pe o gamă largă de frecvențe. Acest lucru se datorează faptului că sunt proiectate pentru a oferi un nivel de atenuare consistent, care este crucial în aplicațiile în care este necesar un control precis al semnalului. De exemplu, într-un sistem de comunicații de ultimă generație, un atenuator cu izolare ridicată poate asigura că puterea semnalului este redusă cu precizie la nivelul dorit, indiferent de frecvență. Pe de altă parte, atenuatoarele cu izolare scăzută pot avea o pierdere de inserție mai variabilă, în special la frecvențe mai mari. Acest lucru poate fi acceptabil în unele aplicații în care o estimare aproximativă a atenuării semnalului este suficientă.
- Pierdere de returnare: Atenuatoarele cu izolare ridicată oferă de obicei o pierdere de retur mai bună. Pierderea de returnare măsoară cantitatea de semnal care este reflectată înapoi de la atenuator din cauza nepotrivirilor de impedanță. O pierdere de retur mare indică faptul că cea mai mare parte a semnalului este transmisă prin atenuator, în timp ce o pierdere de retur scăzută înseamnă că o parte semnificativă a semnalului este reflectată. În atenuatoarele cu izolare ridicată, designul se concentrează pe minimizarea reflexiilor, ceea ce este important pentru menținerea integrității semnalului. Scăzut - atenuatoarele de izolare pot avea valori mai mici ale pierderilor de retur, ceea ce poate duce la degradarea semnalului în unele cazuri.
2. Complexitatea designului
- Atenuatoare cu izolare ridicată: Proiectarea atenuatoarelor RF cu izolare ridicată este mai complexă. Acestea necesită adesea tehnici avansate de ecranare și potrivire precisă a componentelor pentru a atinge nivelurile de izolare dorite. De exemplu, pot folosi mai multe straturi de materiale de ecranare pentru a preveni interferența electromagnetică între porturile de intrare și de ieșire. În plus, circuitele interne ale atenuatoarelor cu izolare ridicată sunt proiectate cu atenție pentru a minimiza efectele parazitare, cum ar fi cuplarea capacitivă și inductivă. Această complexitate are ca rezultat un cost de producție mai mare, dar oferă și performanțe superioare.
- Low - Atenuatoare de izolare: Atenuatoarele cu izolare scăzută au un design mai simplu. Ele pot fi construite cu mai puține componente și cu ecranare mai puțin sofisticată. Acest lucru le face mai rentabile și mai ușor de fabricat. Ca rezultat, ele sunt adesea utilizate în aplicații în care costul este o considerație majoră și nu este necesară izolarea de înaltă performanță.
3. Aplicații
- Atenuatoare cu izolare ridicată: Aceste atenuatoare sunt utilizate în mod obișnuit în aplicații în care integritatea semnalului și atenuarea precisă sunt critice. De exemplu, în sistemele de comunicații militare și aerospațiale, atenuatoarele de izolare ridicată sunt utilizate pentru a asigura o comunicare fiabilă în medii cu interferențe ridicate. Ele sunt, de asemenea, utilizate în echipamentele de testare și măsurare, cum ar fi analizoarele de spectru și analizatoarele de rețea, unde măsurarea precisă a semnalului este esențială. O altă aplicație importantă este în sistemele de transmisie de date de mare viteză, unde atenuatoarele cu izolare ridicată pot ajuta la reducerea diafoniei și la îmbunătățirea calității semnalului.
- Low - Atenuatoare de izolare: Atenuatoarele cu izolație scăzută sunt potrivite pentru aplicații în care rentabilitatea este o prioritate. Ele sunt adesea folosite în electronice de larg consum, cum ar fi telefoanele mobile și routerele Wi-Fi, unde un nivel moderat de atenuare a semnalului este suficient. În aceste aplicații, se pune accent pe furnizarea unui nivel de bază de control al semnalului la un cost scăzut. Atenuatoarele cu izolare scăzută pot fi utilizate și în unele sisteme de control industrial, unde mediul semnalului este relativ stabil și nu este necesară izolarea de înaltă performanță.
Considerații de proiectare pentru atenuatoare RF cu izolare ridicată și izolație scăzută
1. Design atenuator cu izolare ridicată
La proiectarea atenuatoarelor RF cu izolare ridicată, trebuie luați în considerare mai mulți factori. În primul rând, alegerea materialelor este crucială. Materialele de ecranare de înaltă calitate, cum ar fi cuprul și aluminiul, sunt adesea folosite pentru a minimiza interferențele electromagnetice. În al doilea rând, structura circuitelor interne ar trebui proiectată cu atenție pentru a reduce efectele parazitare. De exemplu, urmele de pe placa de circuit imprimat (PCB) ar trebui să fie cât mai scurte posibil pentru a minimiza inductanța și capacitatea. În al treilea rând, atenuatorul ar trebui să fie proiectat să aibă o impedanță mare de intrare și de ieșire pentru a se potrivi cu impedanța dispozitivelor conectate. Acest lucru ajută la reducerea reflexiilor și la îmbunătățirea transmisiei semnalului. Puteți găsi mai multe informații despreDesign atenuator RFpe site-ul nostru.
2. Low - Design atenuator de izolare
În proiectarea atenuatoarelor RF cu izolare scăzută, accentul se pune pe simplitate și eficiență din punct de vedere al costurilor. Alegerea componentelor poate fi mai flexibilă și pot fi utilizate materiale mai puțin costisitoare. Cu toate acestea, este încă important să ne asigurăm că atenuatorul oferă nivelul necesar de atenuare. Proiectarea ar trebui să ia în considerare, de asemenea, intervalul de frecvență de funcționare și capacitatea de manipulare a puterii a atenuatorului.
Tipuri de atenuatoare RF în categorii de izolare ridicată și joasă

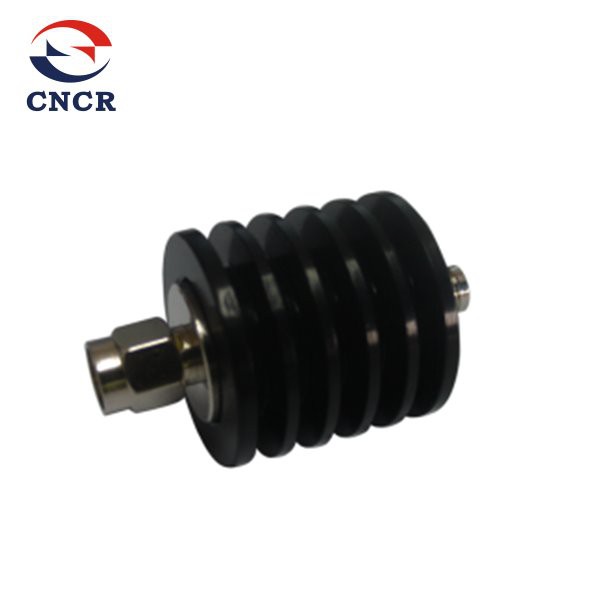

1. Atenuator SMA
Atenuatoarele SMA (SubMiniature version A) sunt disponibile atât în versiuni cu izolare ridicată, cât și cu izolare joasă. Atenuatoarele SMA sunt utilizate pe scară largă în aplicații RF și microunde datorită dimensiunilor reduse și performanței la frecvență înaltă. Atenuatoarele SMA cu izolare ridicată sunt adesea folosite în aplicații în care este necesar un control precis al semnalului, cum ar fi sistemele de comunicații prin satelit. Pe de altă parte, atenuatoarele SMA cu izolare scăzută sunt utilizate mai frecvent în electronicele de larg consum și în unele aplicații industriale. Puteți explora gama noastră deAtenuator SMApe site-ul nostru.
2. Atenuator cu microunde
Atenuatoarele cu microunde sunt proiectate să funcționeze la frecvențe ale microundelor. Atenuatoarele cu microunde cu izolare ridicată sunt utilizate în aplicații precum sistemele radar și legăturile de comunicație cu microunde, unde izolarea de înaltă performanță este esențială. Atenuatoarele cu microunde cu izolare scăzută sunt utilizate în aplicații mai puțin critice, cum ar fi unele configurații de testare cu microunde. Pentru mai multe detalii despreAtenuator cu microunde, vă rugăm să vizitați site-ul nostru web.
Concluzie
Pe scurt, diferența dintre atenuatoarele RF cu izolare ridicată și izolare scăzută constă în performanța lor electrică, complexitatea designului și aplicațiile. Atenuatoarele cu izolare ridicată oferă performanțe superioare în ceea ce privește pierderea de inserție, pierderea de retur și integritatea semnalului, dar sunt mai scumpe și mai complexe de proiectat. Atenuatoarele cu izolare scăzută sunt mai rentabile și au un design mai simplu, dar este posibil să nu ofere același nivel de performanță. În calitate de furnizor de atenuatoare RF, oferim o gamă largă de atenuatoare RF cu izolare ridicată și izolare scăzută pentru a satisface nevoile diverse ale clienților noștri. Fie că sunteți în căutarea unui atenuator de înaltă performanță pentru o aplicație critică sau a unei soluții rentabile pentru un proiect mai puțin solicitant, avem produsul potrivit pentru dvs.
Dacă sunteți interesat să achiziționați atenuatoare RF sau aveți întrebări despre produsele noastre, vă rugăm să nu ezitați să ne contactați pentru o discuție detaliată. Echipa noastră de experți este pregătită să vă ajute în găsirea celui mai potrivit atenuator pentru cerințele dumneavoastră specifice.
Referințe
- Pozar, DM (2011). Inginerie cu microunde. Wiley.
- Collin, RE (2001). Fundamente pentru ingineria cu microunde. Wiley.
- Gupta, KC, şi colab. (1996). Microstrip Lines și Slotlines. Casa Artech.
